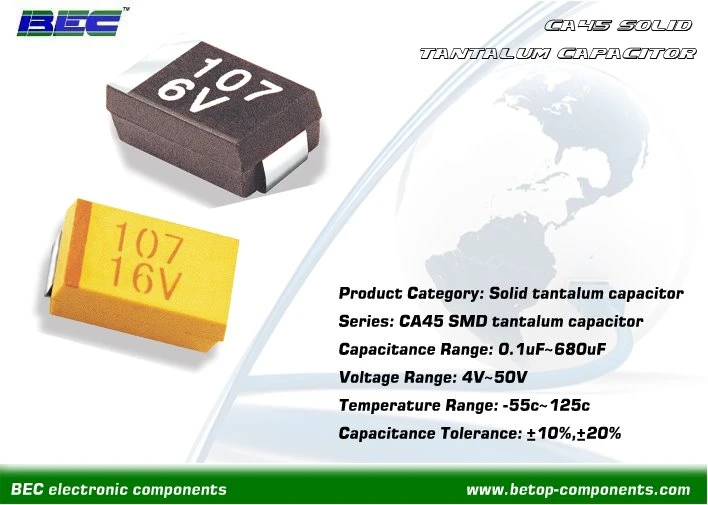

خازن تانتالیوم CA45 SMD تولید شده توسط BEC به طور خاص برای فرآیندها و تجهیزات بسیار خودکار نصب سطحی امروزی طراحی شده است و انتخاب پیشرو برای طرح های نصب سطحی است. این ویژگی با ظرفیت بالاتر در بسته بندی کوچکتر، ارائه عملکرد پایدار، ESR پایین (مقاومت سری معادل) برای فیلتر قدرت است. این سری از محصولات الزامات استاندارد EIA 535BAAC را برآورده می کند یا فراتر می رود. این به گونه ای طراحی شده است که مستقیماً روی سطح برد مدار چاپی لحیم شود و کوچک سازی را ممکن می کند. شناخته شده برای ESR پایین، پایداری بالا و عمر طولانی، ایده آل برای جداسازی و ذخیره انرژی. خازن های تانتالیوم SMD به طور گسترده در لوازم الکترونیکی مصرفی مانند تلفن های همراه و لپ تاپ ها استفاده می شود. آنها همچنین در صنعت خودروسازی و پزشکی استفاده می شوند. همچنین می توانید برنامه های کاربردی را در مخابرات مشاهده کنید.
پارامترهای اساسی
|
دسته بندی محصول |
خازن تانتالیوم CA45 SMD |
|
محدوده ظرفیت |
0.1UF~680UF |
|
محدوده ولتاژ |
4V~50V |
|
دمای کاری |
-55 درجه ~ 125 درجه |
|
تحمل |
±5%, ±10%, ±20% |
|
گواهی |
RoHS، REACH |
|
برنامه های کاربردی |
صنعت خودرو، لوازم الکترونیکی مصرفی، تجهیزات پزشکی، مخابرات، صنعت هوافضا |
خصوصیات
چگالی خازنی بالا:در مقایسه با سایر خازن های جایگزین، این سری از محصولات ظرفیت خازنی بسیار بالاتری را در واحد حجم ارائه می دهند. به عنوان مثال، بسته کد A (3.2×1.6×1.6mm) می تواند به 10μF برسد که آن را برای لوازم الکترونیکی کوچک ایده آل می کند.
مقاومت سری معادل کم (ESR): مقادیر ESR معمولاً از 0.5mΩ تا 50mΩ (در 100kHz، 25 درجه) متغیر است، که فیلتر کردن، جداسازی و سرکوب موجها را در مدارهای فرکانس بالا (محدوده کیلوهرتز) ممکن میسازد.
عملکرد ظرفیت خازنی پایدار:عملکرد تقریباً مشابه دی الکتریک های NP0/COG MLCC در پایداری دما، با حداقل رانش خازنی (-55 درجه تا +125 درجه برای درجه صنعتی) دارد. جریان نشتی کم (کمتر یا مساوی 0.01CV یا 1μA، هر کدام بزرگتر باشد) قابلیت اطمینان طولانی مدت را تضمین می کند.
محدودیت ولتاژ:ولتاژهای نامی استاندارد از 6.3 ولت تا 50 ولت (63 ولت برای برخی کاربردهای خاص) متغیر است، که به کاهش شدید نیاز دارند (ولتاژ کاری توصیه شده بیش از 70٪ ولتاژ نامی، یا 50٪ برای برخی از کاربردهای حیاتی).
فرآیند تولید
بخش هایی از امکانات تولیدی ما
سوالات متداول
Q1: خازن تانتالیوم SMD چیست و چه تفاوتی با خازنهای تانتالیوم سوراخ{1} دارد؟
A1: خازن تانتالیوم SMD یک خازن تانتالیومی از نوع تراشه برای مونتاژ SMT (فناوری نصب سطحی) است که مستقیماً به سطح PCB لحیم شده است. برخلاف خازنهای تانتالیوم از طریق سوراخ{2} که فاقد سرب هستند، اندازه نسبتاً کوچکتر، ادغام بالاتر و سازگاری با لحیم کاری خودکار دارد. اکنون این نوع اصلی برای محصولات الکترونیکی مینیاتوری مدرن است، در حالی که انواع سوراخهای از طریق{4}}تنها در تعداد محدودی از دوشاخه-در سناریوهای مدار استفاده میشوند.
Q2: چرا خازن های تانتالیوم SMD دارای قطبیت هستند؟ چگونه قطب های مثبت/منفی را شناسایی کنیم؟
A2: خازن های تانتالیوم SMD اجزای پلاریزه هستند زیرا آند و کاتد آنها ساختار الکتروشیمیایی ثابتی دارند-استفاده از ولتاژ معکوس به فیلم دی الکتریک Ta2O5 آسیب می رساند و باعث اتصال کوتاه و خرابی می شود.
روش های شناسایی قطبیت (همه روی بسته مشخص شده اند):
علامت گذاری نوار رنگی: یک نوار رنگی سیاه یا سفید یا صورتی روی بسته نشان دهنده قطب مثبت است (این رایج ترین روش علامت گذاری است).
علامت گذاری متن: کد "+" در سمت قطب مثبت چاپ می شود تا یک طرف مثبت و یک طرف منفی را مشخص کند.
Q3: در چه مواردی می توان خازن های تانتالیوم SMD را با خازن های الکترولیتی MLCC یا SMD جایگزین کرد؟
A3: اگر جایگزینی اتفاق بیفتد، اساساً براساس شرایط مدار، هزینه و فضا{1}} سناریوهای معمولی است:
جایگزینشده با خازنهای MLCC: مدارهای ولتاژ-کم-فرکانس-بالا،-با ظرفیت خازنی پایین (MLCC دارای ESR کمتر، اندازه کوچکتر، بدون قطبیت) است. در حالی که MLCC دارای تحمل ظرفیت خازنی بیشتر و عملکرد ضعیف-ولتاژ بزرگ-خازن ضعیف است.
با خازنهای الکترولیتی SMD جایگزین کنید: مدارهای-کم هزینه،-خازن{1}}با فرکانس پایین{2}}کم مانند فیلتر لوازم خانگی. در حالی که خازن های الکترولیتی SMD دارای ESR بالاتر، اندازه بزرگتر و عمر مفید کمتری هستند.
لطفاً بهویژه توجه داشته باشید: خازنهای تانتالیوم SMD را با خازنهای الکترولیتی MLCC یا SMD در مدارهای دقیق-قابلیت اطمینان، جریان بالا-یا توان کم- جایگزین نکنید.
